概要

株式會社村田制作所開始了正式使用于智能手機的超小型0402尺寸 (0.4×0.2mm) 薄膜型高頻片狀電感器^*1“LQP02TQ系列”的量產活動。于此同時中國國內電感品牌目前主要在100505（英制0402封裝層面開展對村田貼片電感的型號替代。在更小封裝領域，囿于市場容量的原因，暫時還沒有投入批量生產。）
LQP02TQ系列高頻貼片電感與村田公司到目前為止的產品相比較，在2.4GHz頻段的Q值特性大約提升了30%，是具有世界最高級Q值^*2特性的0402尺寸的產品。并且通過窄偏差電感值型式、廣泛的電感器產品陣容，能夠對于電子設備的更小型、高性能化作出貢獻。

背景和詳細

伴隨著智能手機等小型便攜式設備的多頻段、多功能、高功能化，安裝在電子設備中的元件的數量正在不斷增加，另一方面，隨著各種便攜式設備的更小型化，采用超小型0402尺寸的產品也更趨向正式化。村田公司現在已經進行了0402尺寸的高頻片狀電感器LQP02TN系列的量產，為了更進一步對小型便攜式設備作出貢獻，在原有的0402尺寸系列產品上，新增加了LQP02TQ系列產品并實現了商品化。

我們利用我公司獨創的最新微細加工技術，制成最適合本產品的線圈的同時，通過采用了L型電極結構，實現了在0402尺寸的世界最高級的Q值特性。新系列LQP02TQ6N8 (電感值6.8nH) 在2.4GHz頻段更達到了Q值30，與至今為止我公司LQP02TN6N8系列產品的Q值23相較之下，大約提升了30%。

并且，電感器的產品陣容也擴大到0.4nH～10nH范圍的31個項目，對于電感值的偏差也達到了對應±0.1nH (0.4～3.9nH) 、±3% (4.3～10nH) 的窄偏差。今后我們將進一步實現偏差值的最小化，同時也將繼續推出擴大電感值的產品。

本產品不使用歐盟RoHS指令^*3所規定的有害物質。

產品特點

• 超小型、薄型0402尺寸 (0.4×0.2×0.2mm)
• 實現0402尺寸世界最高Q值
• 31項目豐富的產品 (電感值: 0.4～10nH)
• 對應窄偏差 (電感偏差: ±0.1nH[0.4～3.9nH]、±3%[4.3～10nH])

用途

• 手機中的高頻模塊 (PA/ANT/SAW/GPS 等)
• 智能手機、手機 (WCDMA/GSM/LTE 等)
• W-LAN/Bluetooth^®等各種無線模塊
• 各種高頻電路

產品型號表

 http://www.murata.com.cn/new/news_release/2013/0307/number.html

電氣特性

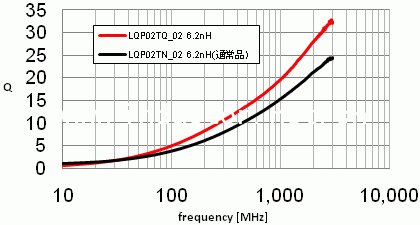

與通常品的Q值比較

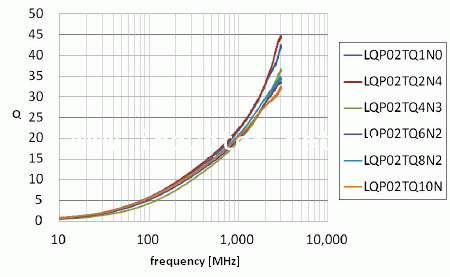

代表項目的Q值特性

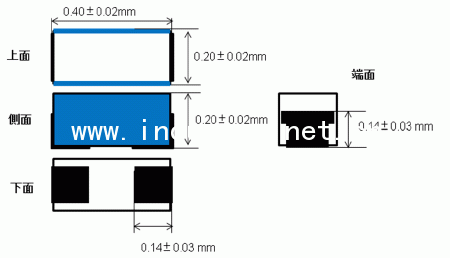

外形尺寸圖

生產體制

福井村田制作所2013年2月開始量產活動

樣品價格

5日元/個

術語說明
