從結構上分，片式電感器分為繞線式和疊層式兩種不同的結構。在不久以前，疊層貼片電感還主要用于信號線或常規型電感器的生產中，在當時功率電感幾乎都是采用繞線方式。
隨著技術和工藝的不斷發展，中國電感品牌中的領軍企業風華高科已經可以把成熟的疊層貼片生產工藝應用在電源線用貼片電感的生產上，這就是業內知名的CMP系列大電流型鐵氧體片式電感。本文將主要針對對額定電流要求較高的功率電感器不同結構特點的說明，來讓您了解風華電感。

1、在電源電路中使用的電感器的代表性用途是“功率電感用”和“扼流用”，被用于所有的電子設備。

表1 列明了電源電路用電感器的用途與作用

	用途	目的
功率電感	將電能轉換為磁能存儲和釋放，成為電壓轉換電路的一個組成部分。	降低直流電阻、降低交流電阻、改善直流疊加特性
扼流用電感	阻止高頻AC電流成分	提高電感量、降低直流電阻

風華高科生產的電源電路用電感器商品有兩種結構，即繞線型和疊層型。可以有效發揮各種產品的特性，在各種用途中應用。

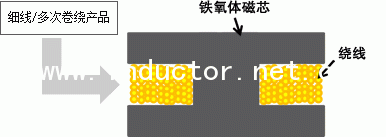

2．繞線型電感的技術

將風華的磁性材料技術和繞線技術 (適用各種線徑) 有機結合，制造出品種豐富的產品。

• 無論是細線還是粗線都可應用的繞線技術和末端加工技術。
• 可以制作直流疊加特性出色的鐵氧體磁芯的磁路設計技術、鐵氧體材料技術、加工技術。
• 有助于提高電感量獲取效率的磁性樹脂材料技術、加工技術。

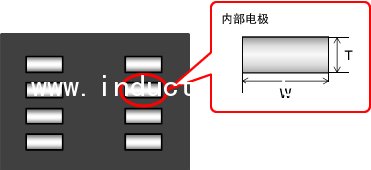

3、疊層型電感的技術

將風華的磁性材料技術和疊層技術有機結合，在小型尺寸領域也實現了大電流特性。

• 可在高頻領域降低交流電阻的內部電路形成技術、鐵氧體材料技術。
• 可降低交流電阻的高縱橫比的內部電極形成技術。

注) 縱橫比 (T/W) : 電感器導體的寬度 (W) 與高度 (T) 之比
