1、共模電感額定電流要正確選用，以防電感飽和及線圈過熱。一般要求工作電流不超過廠家額定電流。如超額使用，要求電感器產生的溫升不超過30℃，電感量下降在應用允許范圍內。 2、電感...

一、電感參數： 感量：47uH 英制封裝尺寸：0805（公制： 201212 ） 精度：10% 品質因數Q：25 測試頻率：1Mhz 自諧振頻率SRF：15Mhz 標稱直流電阻DCR：1.5 標稱電流：5mA 完整型號：CMI201212J470K...

共模電感（Common mode Choke），也叫共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向...

為什么共模電感能防EMI？要弄清楚這點，我們需要從共模電感的結構開始分析。 由常見的共模電感濾波電路可以看出，是包含共模電感的濾波電路，La和Lb就是共模電感線圈。這兩個線圈...

電感器的主要參數有電感量、允許偏差、品質因數、分布電容及額定電流等。 （一）電感量 電感量也稱自感系數，是表示電感器產生自感應能力的一個物理量。 電感器電感量的大小，...

一：貼片電感主要參數意義 DC-DC外圍電感選型需要考慮以下幾個參數：電感量L，自諧頻率f0,內阻DCR，飽和電流Isat，有效電流Irms。 電感量L：L越大，儲能能力越強，紋波越小，所需的濾...

閱讀摘要 ： 本文介紹了一種嚴格的方法,它可估計將開關器件產生的共模噪聲抑制到一定程度以下所需采用的濾波器的參數值.這種方法的基礎是等效噪聲發生器的共模阻抗的間接測試, 可以粗略且嚴格地估計出一種開關電子裝置在考慮了高頻特性以及濾波器的寄生參數時的共模輸入阻抗,并預測插入 共模濾...

隨著蘋果IPHOTO以及三星新型智能手機迅速成為市場主流選擇，各個智能手機廠家對高端智能手機的研發投入也不遺余力。本文旨在探討智能手機設計過程中ESD保護技術的介紹以及共模濾波器等產品在高端智能手機中的應用與選型須知。本文來自互聯網，并不代表風華電感線圈代理商南京南山表示認同與否...

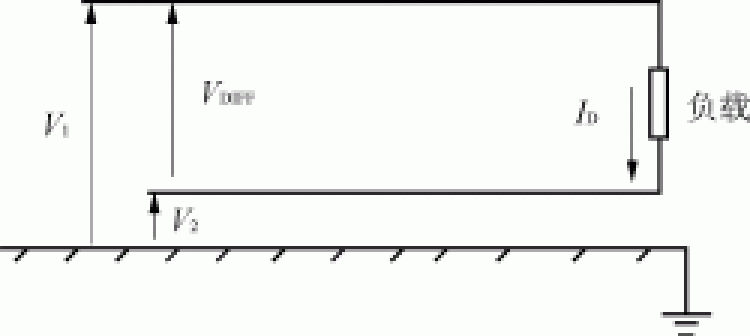

共模信號又稱為對地感應信號或不對稱信號，共模信號分量是VCOM，純共模信號是：VCOM=V1=V2；大小相等，相位差為0°；V3=0。共模信號的電路如圖2所示。干擾信號侵入線路和接地之間，干擾電流...

本文由美國線藝電子Coilcraft撰寫，原文為英文。詳見《共模濾波器的設計選型指南》。本文主要為電子工程師進行EMC設計時涉及到對共模濾波器設計選型共模阻抗等參數選擇等方面的提出專業的...
